產品概述

本系列控制臺適用于0.5-5kVA試驗變壓器的調壓控制。通過調整自耦變壓器輸出電壓，從而實現試驗變壓器額定電壓范圍內的工作調節?？刂婆_內裝有高壓輸出電壓表，低壓輸出電流表，可以方便地讀出試驗電壓值。通過過流保護電路，可靠地保護設備，設計的計時報警電路，做試驗時更便捷。

注： 1.漢測電氣產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知。
        2.更多產品信息請進入產品中心，全國服務熱線：027-87196390。

電氣原理

使用方法及注意事項

1、核對升流器（試驗變壓器）測量繞組額定輸出電壓級容量，使之與操作箱匹配無誤。
2、按接線示意圖接好升流器（試驗變壓器）與操作箱(臺)之間連線。
3、接通電源,合上空氣開關，電源指示燈亮，零位燈亮。
4、將調壓器回零，按下啟動按扭，順時針旋轉手輪，直至達到所需值。
5、開啟計時開關，計時開始，到達設定時間電鈴自動報警(無報警功能的則人為控制時間)然后斷開計時開關。
6、試驗完畢，將調壓器調零，按下停止按鈕，切斷電源，解除接線。
7、在試驗過程中，如發現異?；蛎盁?，有異味等，應立即停止升壓，迅速降壓至零位。檢查無誤后，方可重新開始。
8、嚴禁在正常工作時切斷電源或不在零電壓時加壓。
9、長期未用的設備，在重新使用時必須用兆歐表進行絕緣測量，確定阻值不低于0.5兆歐，方可繼續使用。
10、使用本產品進行高壓試驗，除熟悉本說明書外，還須熟悉《電氣設備預防性試驗規程》。

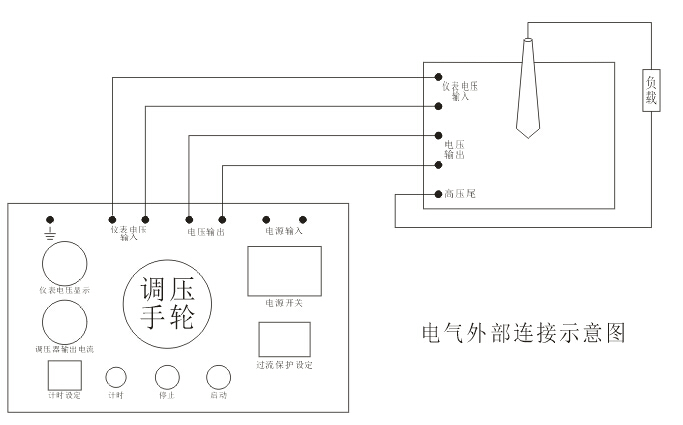

電氣外部連接示意圖

注： 1.漢測電氣產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知。
        2.更多產品信息請進入產品中心，全國服務熱線：027-87196390。

附件配件

本產品KZT系列雙調控制臺詳細清單，請以說明書或代銷合同為準。

注： 1.漢測電氣產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知。
        2.更多產品信息請進入產品中心，全國服務熱線：027-87196390。

權威鑒定

漢測電氣產品KZT系列雙調控制臺嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
