1、基本要求：

? 按圖施工、連線正確。

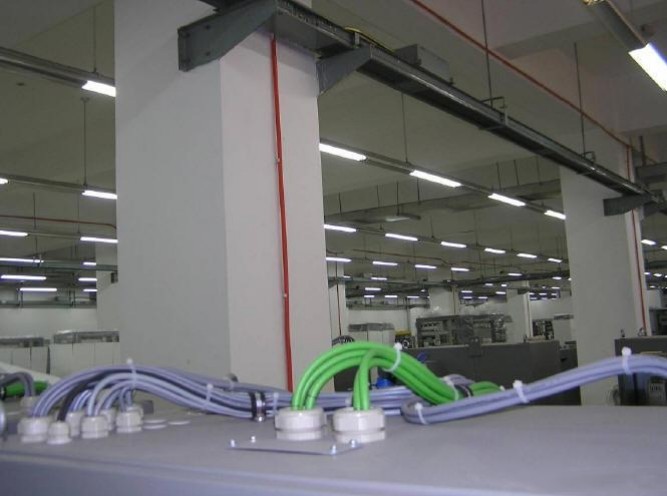

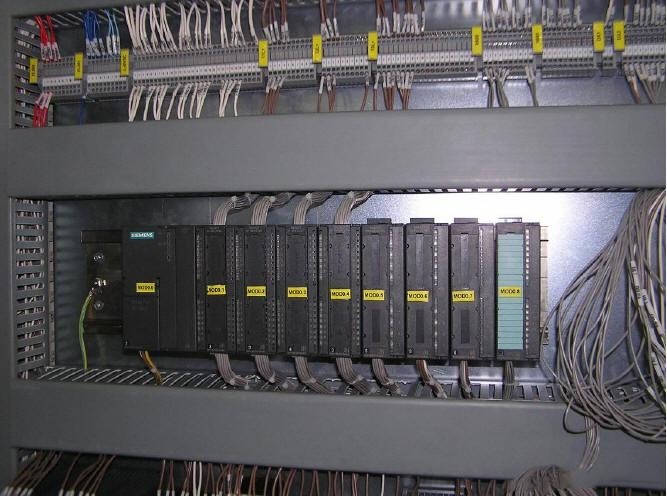

2、二次線的連接（包括螺栓連接、插接、焊接等）均應牢固可靠，線束應橫平 豎直，配置堅牢，層次分明，整齊美觀。同一合同的相同元件走線方式應一致。


3、二次線截面積要求：

? 單股導線      不小于1.5mm2

多股導線      不小于1.0mm2

弱電回路      不小于0.5mm2

電流回路      不小于2.5mm2

保護接地線    不小于2.5mm2


4、所有連接導線中間不應有接頭。


5、每個電器元件的接點最多允許接2 根線。


6、每個端子的接線點一般不宜接二根導線，特殊情況時如果必須接兩根導線，則連接必須可靠。


7、二次線應遠離飛弧元件，并不得防礙電器的操作。


8、電流表與分流器的連線之間不得經過端子，其線長不得超過3 米.


9、電流表與電流互感器之間的連線必須經過試驗端子。


10、二次線不得從母線相間穿過。

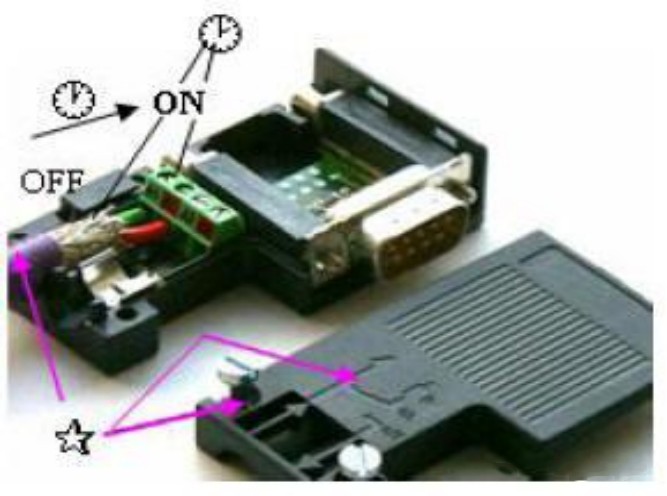

11、帶電阻的ProfibusBus 插頭的連接（適用于一根電纜的連接）

? 僅一根電纜連接時，則導線與第一個接口連接

推動開關置“ON”位置

編織的屏蔽帶準確的放置

在金屬導向裝置上

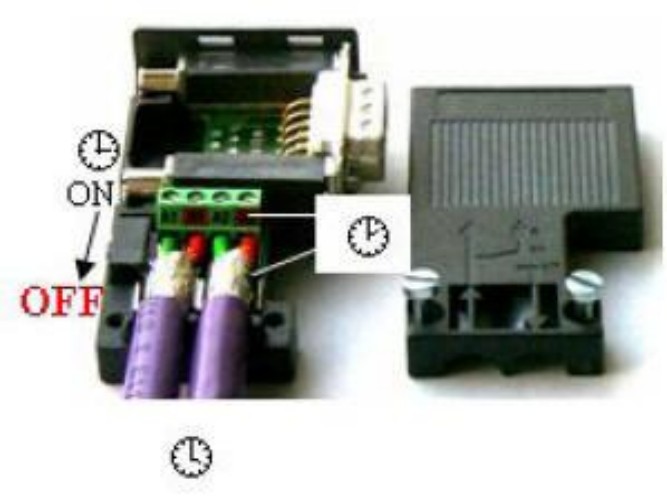

12、帶電阻的ProfibusBus 插頭的連接（適用于二根電纜的連接）

? 連接的兩根導線是在插頭之內的串聯

推動開關置“OFF”位置

編織的屏蔽帶準確的放置

在金屬導向裝置上



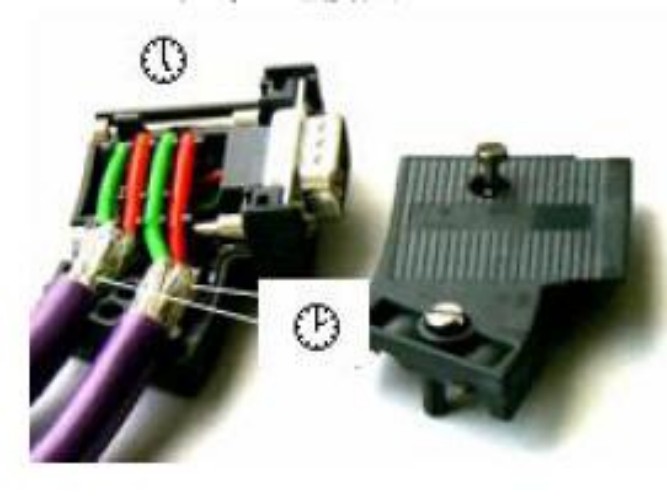

13、不帶電阻的ProfibusBus 插頭的連接

? 編織的屏蔽帶準確的平放在金屬導向裝置上。

? 導向裝置中的兩根紅綠線放置在刀口式端子上。

綠導線：連接點A

紅導線：連接點B

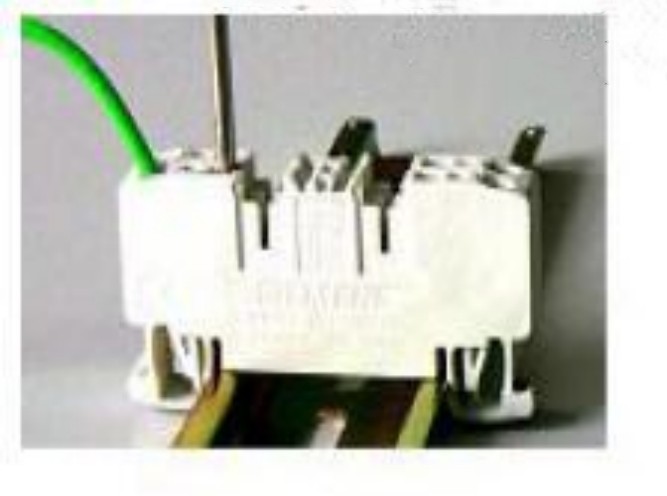

14、回拉式彈簧端子的聯接

? 導線的剝線長度： 10 mm

導線插入端子口中，直到感覺到導線已插到底部。

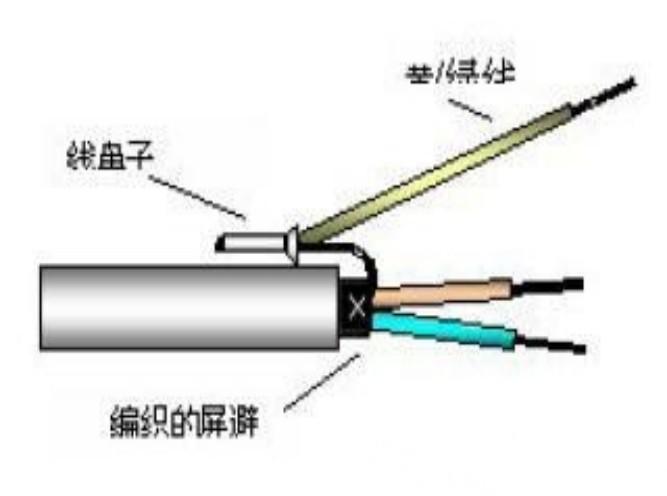

15、抽屜中 Profibus 屏蔽電纜的連接

? 擰緊屏蔽線至約15 mm 長為上；

用線鼻子把導線與屏蔽壓在一起；

壓過的線回折在絕緣導線外層上；

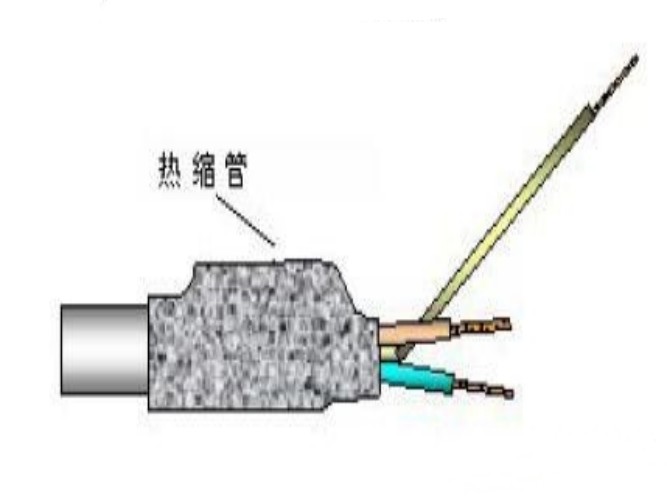

用熱縮管固定導線連接的部分。
