斷路器越級跳閘是指電力系統中，當發生故障時，本應由特定斷路器跳閘切斷故障電路，但實際上卻跳過了該斷路器，導致上級或更高級別的斷路器跳閘。這種情況可能會對電力系統的穩定性和安全性產生嚴重影響。

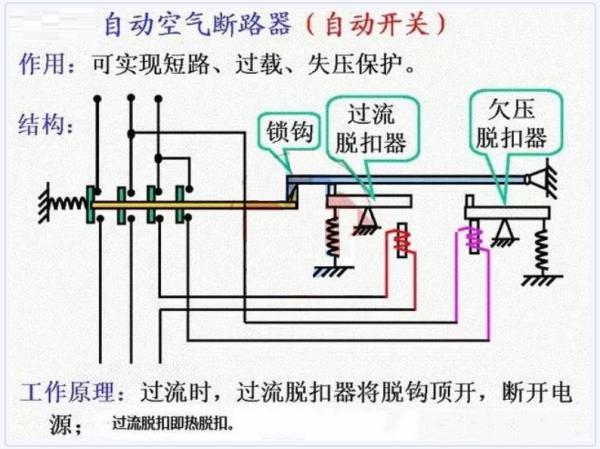

斷路器越級跳閘的原因可能有多種。其中一種可能是斷路器本身的故障或失靈，例如斷路器的跳閘機構出現問題，無法正常動作。另一種可能是故障電流超過了斷路器的額定值，導致斷路器無法承載而跳閘。此外，電路中的短路、過載、接地故障等也可能引發斷路器越級跳閘。

為了避免斷路器越級跳閘，需要采取一系列措施。首先，定期對斷路器進行維護和檢測，確保其正常工作。其次，合理設計和配置電力系統，根據負載情況選擇合適額定值的斷路器。此外，還可以采用繼電保護裝置，對電力系統進行實時監測和保護，一旦發生故障，及時跳閘切斷故障電路。

斷路器越級跳閘不僅會影響電力系統的正常運行，還可能對設備和人員安全造成威脅。因此，對于電力系統的運行和維護人員來說，了解斷路器越級跳閘的原因和防范措施是非常重要的。只有通過科學合理的設計、維護和管理，才能確保電力系統的安全穩定運行。下面本文就給大家講一講關于斷路器越級跳閘的問題。

?斷路器跳閘需要符合的相關條件：

1、故障電流達到或超過設定的動作電流值

2、故障電流持續時間達到設定動作的時間

所以要確保斷路器不越級跳閘，必須在電流設定值和時間設定值上配合好。

假設，第一級斷路器過流保護定值是700A，持續時間設定值為0.6秒，那第二級斷路器過流保護定值就應該按照一定的比例縮小，比如電流定值設為630A，時間設定為0.3秒。這樣的話，如果在第二級斷路器的保護內發生故障，不管故障電流有沒有達到第一級斷路器的定值，因?yàn)楣收想娏鞒掷m(xù)到0.3.秒的時候就被第二級斷路器切斷了，達不到第一級斷路器的0.6秒，所以第一級斷路器就不會跳，也就避免了越級跳閘。

?越級跳閘的幾種情況：

情況1、主開關負載容量小于分開關負載總和的容量。

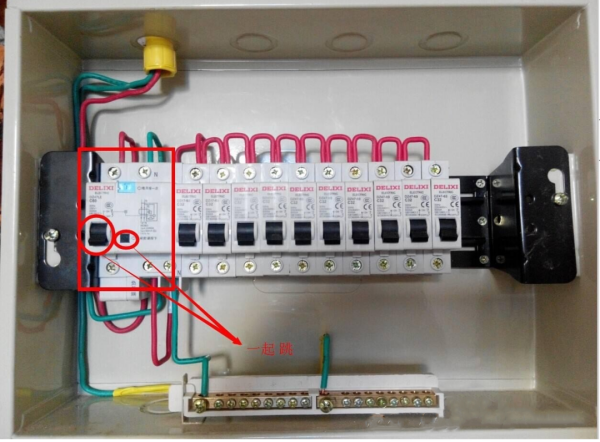

情況2、主開關有漏電保護裝置然而分開關沒有，當用電器漏電大于等于30毫安時主開關跳閘。

情況3、 兩級斷路器保護不匹配，盡量使用同品牌的斷路器。

情況4、經常帶負荷操作主開關導致觸電碳化接觸不良后電阻增大電流升高發熱跳閘。

情況5、下級斷路器配置的保護無法正確判斷故障（比如單相接地故障但未配置零序保護）。

情況6、斷路器老化導致分勵脫扣時間變長，要更換一個分勵脫扣時間小于上一級開關的分開關。

?斷路器越級跳閘的處理方法

發生上級斷路器越級跳閘，若查明有分路保護動作，但該分路斷路器未跳閘，則分?jǐn)嘣摷?jí)斷路器，然后恢復上級斷路器；若查明各分路保護均未動作，則應檢查停電范圍內設備有無故障，若無故障可合上上級斷路器，并逐一試送各分路斷路器。當送到某一分路時電源斷路器又再跳閘，則可判明該斷路器為故障斷路器。可對該線路進行隔離維修更換。

?斷路器越級跳閘問題總結：

1、保護類型方面，不管是短路故障還是接地故障，都是一樣的道理，都是通過判斷電流大小和持續時間來動作。

2、應該說時間上的配合更為重要，因?yàn)楣收想娏骱苡锌赡芡瑫r(shí)滿足多級斷路器的保護定值大小。

3、斷路器的保護定值設定好了，時間也設置好了，那這樣是不是就能保證不越級了呢，不一定，為什么？從設定值來看，像上述的例子，一看就覺得應該能配合了，但是實際來說，斷路器完全斷開故障電流所需的時間，除了基本的判斷時間外，還要加上機械本身的動作時間，這個時間長度因不同廠家設備的性能而異，但因?yàn)閿嗦菲鞯谋Ｗo(hù)時間都是毫秒級的，所以這個差異也有可能會影響斷路器間的配合。

什么意思呢？就是說，像上面的例子，第二級斷路器原本應該是要0.3.秒就把故障電流切斷的，讓第一級沒有機會動作，但是機械性能太差，花多了0.4秒才能完全斷開，而在第二級完全斷開前，第一級斷路器已經檢測到故障電流持續0.6秒了，所以第一級也會動作，這就導致越級跳閘。所以，要確保不越級跳閘，必須用繼保設備測試斷路器的實際動作時間總長，用實際試驗結果的時間長度來確保配合的正確。
